Rilievo Misure delle zanzariere: guida per installatori
Per prendere le misure delle zanzariere in modo corretto, Paflex indica di rilevare la larghezza del vano in tre punti e l’altezza in due. Le cinque quote devono essere annotate senza modifiche, indicando se si intende ordinare in misura luce oppure in misura finita. È una distinzione decisiva: le dimensioni di realizzazione cambiano in funzione del modello.
Questa guida è pensata per serramentisti, installatori e manutentori che devono raccogliere dati affidabili prima della produzione. Non sostituisce le istruzioni dei singoli sistemi: le affianca con un metodo di rilievo e una scheda pratica da utilizzare durante il sopralluogo.

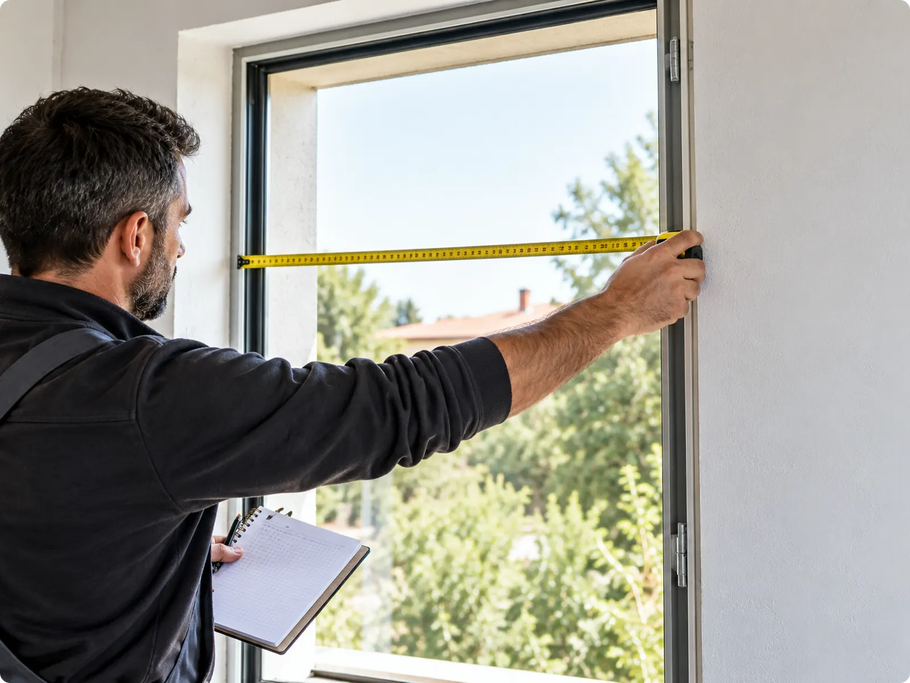

Rilievo del vano finestra prima della scelta e della realizzazione della zanzariera. Fotografia illustrativa, non ritrae un intervento Paflex.
1. Prima di misurare: verificare il vano e la posizione di posa.
Due aperture con la stessa larghezza e la stessa altezza possono richiedere soluzioni diverse. Il rilievo non deve quindi limitarsi a due numeri: il professionista deve individuare il riferimento architettonico della misura e verificare dove saranno collocati cassonetto, guide ed eventuali dispositivi di chiusura.
Durante il sopralluogo è utile controllare:
- Profondità e ingombro disponibile: lo spazio necessario per cassonetto e guide, in rapporto al modello previsto.
- Ostacoli all’apertura e alla manovra: maniglie, coprifili, grate, persiane, tapparelle e altri elementi sporgenti.
- Superfici e punti di fissaggio: regolarità delle spallette, consistenza del supporto e posizione dell’ancoraggio.
- Soglia e quota di pavimento: soprattutto nelle portefinestre e nei sistemi con guida inferiore.
- Configurazione del sistema: apertura verticale o laterale, una o due ante, posa esterna oppure a incasso.
Quali strumenti servono?
Per un rilievo ordinario sono utili un flessometro, una livella, un supporto per annotare le quote e, quando necessario, strumenti per verificare la geometria del vano. Conviene riportare le dimensioni in millimetri, sempre nella sequenza larghezza × altezza (L × H). La notazione delle unità si fonda sul Sistema Internazionale delle unità di misura (BIPM); per la realizzazione delle zanzariere prevalgono le specifiche dimensionali Paflex.
2. Come prendere le misure delle zanzariere: tre larghezze e due altezze.
Nel catalogo Paflex 2025, disponibile nella documentazione tecnica aziendale, il metodo generale di rilievo prevede tre misurazioni orizzontali e due verticali. Il controllo in più punti serve a riconoscere differenze che una singola lettura potrebbe nascondere.

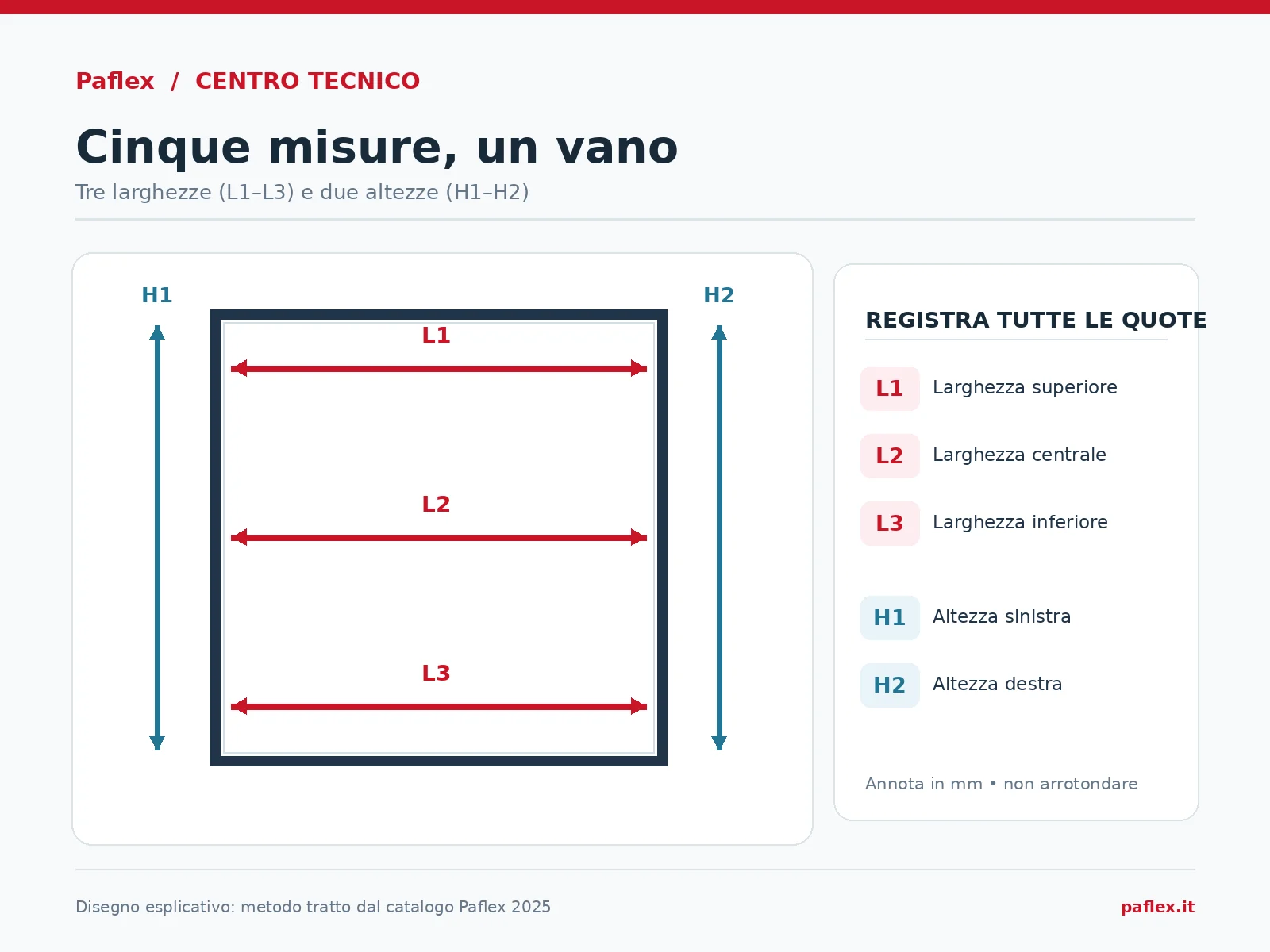

Schema originale ricostruito dalla procedura illustrata a pagina 80 del catalogo Paflex 2025: L1–L3 indicano le tre larghezze; H1–H2 le altezze ai due lati.
Larghezza del vano: superiore, centrale e inferiore
Misura la larghezza fra i riferimenti effettivi della futura posa, eseguendo una lettura nella parte superiore, una al centro e una nella parte inferiore del vano. Annota tutti i valori, senza calcolare automaticamente una media.
| Punto | Quota |
|---|---|
| L1 · Superiore | 1.202 mm |
| L2 · Centrale | 1.199 mm |
| L3 · Inferiore | 1.198 mm |
In questo esempio illustrativo, lo scostamento massimo è di 4 mm. Non significa automaticamente che occorra ordinare la zanzariera sulla misura minore: la quota esecutiva dipende dalla geometria del vano, dal sistema di fissaggio e dalle istruzioni del modello.
Altezza del vano: lato sinistro e lato destro
Rileva l’altezza ai due lati, mantenendo coerenti i riferimenti superiore e inferiore. Nelle portefinestre controlla anche la posizione della soglia e gli eventuali dislivelli. Se le due misure differiscono, conservale entrambe e verifica se servano controlli geometrici aggiuntivi prima di definire l’ordine.
Le cinque quote descrivono le dimensioni dell’apertura, non certificano da sole che il vano sia in squadra. Quando emergono scostamenti, fuori piombo o interferenze, occorre approfondire la verifica: l’argomento è trattato nella guida dedicata ai vani fuori squadra, prevista all’interno del Centro Tecnico Paflex.
3. Misura luce e misura finita: qual è la differenza?
| Tipologia | Che cosa indica | Effetto sull’ordine |
|---|---|---|
| Misura luce (architettonica) | Le dimensioni rilevate del vano | Paflex può applicare variazioni dimensionali previste per il singolo modello |
| Misura finita | Le dimensioni esecutive della zanzariera | Il prodotto è realizzato secondo le quote già definite nell’ordine |
La misura luce non equivale sempre alla dimensione finale del prodotto. Le correzioni cambiano tra sistemi, e possono consistere in una riduzione oppure in una maggiorazione delle quote rilevate. La misura finita, invece, deve già includere le decisioni dimensionali compiute in base alla configurazione scelta.
4. Quote di realizzazione: perché il modello Paflex cambia il calcolo.
Il catalogo Paflex distingue le regole dimensionali in base al sistema e al tipo di posa. Questa è la ragione per cui una tolleranza standard valida per tutte le zanzariere non è una procedura affidabile.
| Modello | Variazione indicata |
|---|---|
| Molla Incasso 50 | +70 mm in larghezza; +50 mm in altezza |
| Laterale Incasso 50 · 1 anta | +85 mm in larghezza; +35 mm in altezza |
| Laterale Incasso 50 · 2 ante | +100 mm in larghezza; +35 mm in altezza |
Le variazioni riportate rappresentano le indicazioni del catalogo per le configurazioni citate; non costituiscono un criterio da applicare a modelli differenti. Per esempio, il Laterale Incasso 50 presenta caratteristiche specifiche di cassonetto, guide e configurazione. Per controllare la gamma completa consulta le schede delle zanzariere Paflex.

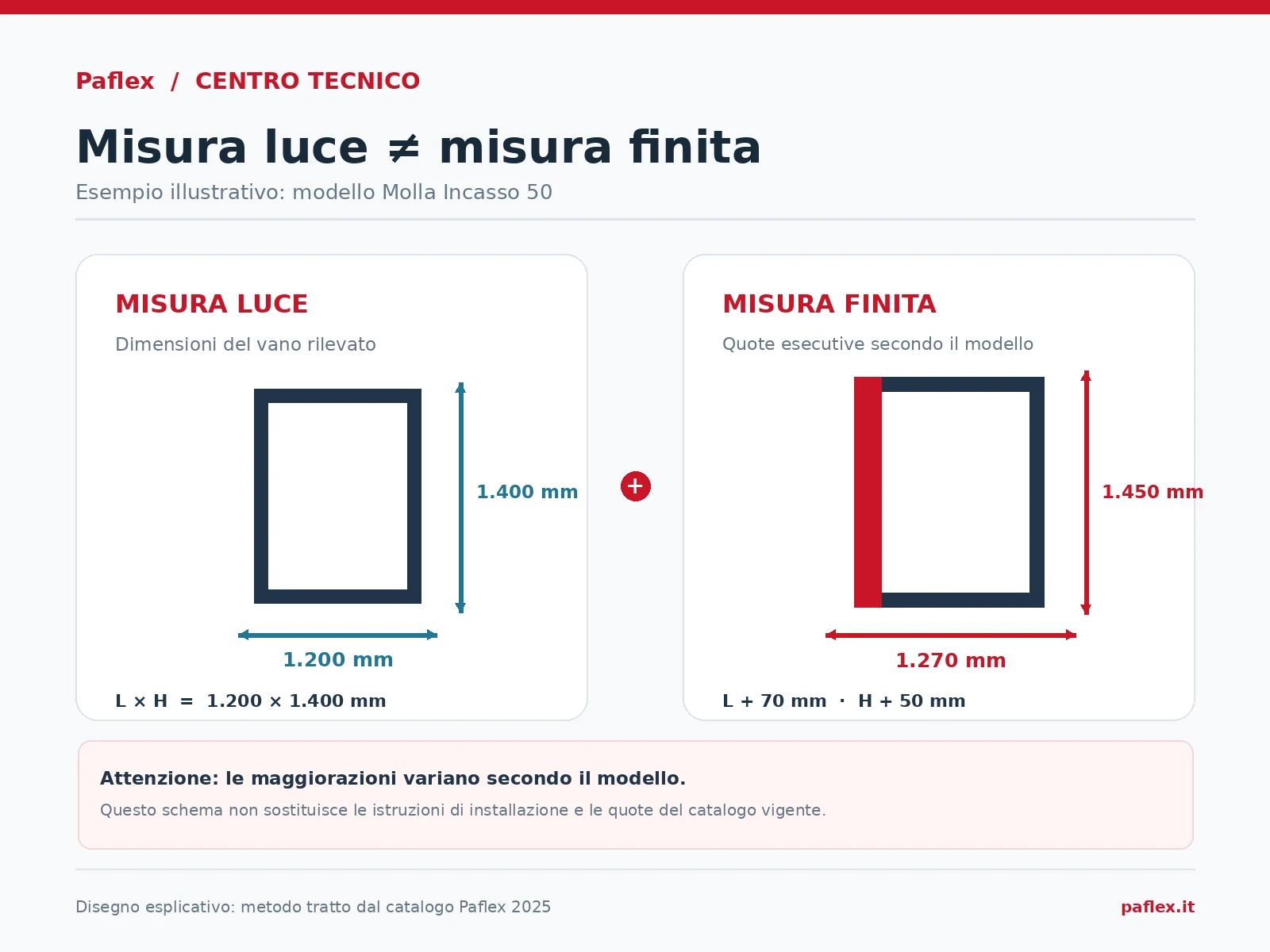

Esempio di calcolo: Molla Incasso 50
Supponiamo di aver rilevato una misura luce di 1.200 × 1.400 mm (L × H) per una configurazione compatibile con la Molla Incasso 50.
| Larghezza | Altezza | |
|---|---|---|
| Misura luce | 1.200 mm | 1.400 mm |
| Maggiorazione catalogo | +70 mm | +50 mm |
| Quota risultante nell’esempio | 1.270 mm | 1.450 mm |
Il calcolo serve a mostrare come leggere la regola specifica del modello. Prima di confermare l’ordine occorre comunque controllare dimensioni realizzabili, condizioni del vano, tipo di posa e configurazione. Per approfondire è necessario consultare i disegni quotati del catalogo Paflex 2025 e le schede prodotto online.
5 errori da evitare:
- Misurare il vano in un solo punto. Si perdono le differenze tra parte alta, centrale e bassa.
- Scegliere arbitrariamente una sola quota. La misura minore o la media non sostituiscono la verifica tecnica del sistema.
- Confondere luce e finita. Il fornitore potrebbe interpretare le dimensioni in un modo diverso da quello previsto dall’installatore.
- Ignorare gli ostacoli. Cassonetti, maniglie, soglie e altre interferenze possono impedire la posa o limitare la manovra.
- Usare regole dimensionali di un altro modello. Una maggiorazione prevista per una zanzariera da incasso non si trasferisce automaticamente alle altre.
5. Scheda di rilievo: che cosa annotare prima dell’ordine.
| Dato | Da registrare |
|---|---|
| Riferimento vano | Locale / apertura / codice |
| Modello e configurazione | Modello Paflex · verticale/laterale · ante |
| L1 · L2 · L3 | Tre larghezze in mm |
| H1 · H2 | Due altezze in mm |
| Tipologia quote | Misura luce / misura finita |
| Posizione di posa | Interna / esterna / a incasso |
| Vincoli riscontrati | Ostacoli, fuori squadro, soglia, guide |
| Materiale a supporto | Fotografie, schizzi, annotazioni |
Quando il vano è particolare o le quote richiedono interpretazione, documentare il rilievo con fotografie e schizzi semplifica il confronto tecnico. Nel percorso Rilievo e Posa del Centro Tecnico trovano spazio anche gli approfondimenti dedicati a predisposizioni, incasso, fuori squadra e controlli successivi alla posa.
Quando confrontarsi con Paflex
Paflex mette a disposizione dei professionisti la propria documentazione di prodotto e dichiara di offrire supporto tecnico e commerciale agli installatori. Il confronto è particolarmente utile quando emergono misure discordanti, ingombri ridotti, dubbi sulla configurazione o particolari predisposizioni per l’incasso.
La guida non può sostituire il controllo delle condizioni reali di installazione: il manuale aziendale richiede il rispetto delle istruzioni specifiche e l’esecuzione delle operazioni da parte di professionisti competenti. Le prescrizioni di posa e manutenzione sono rilevanti anche rispetto alle condizioni di garanzia applicabili. Per approfondire il rapporto di collaborazione consulta la pagina Paflex dedicata agli installatori; per una situazione particolare puoi contattare Paflex prima di confermare l’ordine.
6. Domande e Risposte
Come si prendono le misure per una zanzariera su misura?
Paflex indica di rilevare la larghezza in alto, al centro e in basso, e l’altezza ai due lati del vano. Le cinque quote vanno registrate in millimetri e confrontate con le specifiche del modello scelto.
Qual è la differenza tra misura luce e misura finita?
La misura luce coincide con le dimensioni architettoniche rilevate; Paflex può applicare le variazioni previste dal modello. La misura finita identifica invece le dimensioni esecutive definite nell'ordine.
Bisogna togliere sempre qualche millimetro?
No. Alcuni sistemi prevedono riduzioni, mentre per determinate zanzariere a incasso il catalogo indica maggiorazioni. Non esiste un'unica tolleranza applicabile a tutta la gamma.
Se il vano è fuori squadra, basta scegliere la misura minore?
No. Bisogna registrare le differenze e valutare la geometria, il tipo di fissaggio e la compatibilità del sistema. La scelta della quota esecutiva dipende dalla configurazione, non solo dal valore più piccolo.
Quando chiedere un supporto tecnico prima dell’ordine?
Quando vi sono ostacoli, misure contrastanti, spazi limitati, predisposizioni particolari oppure dubbi sull'interpretazione delle quote. In questi casi è opportuno confrontare il rilievo con la documentazione e con il supporto Paflex.
